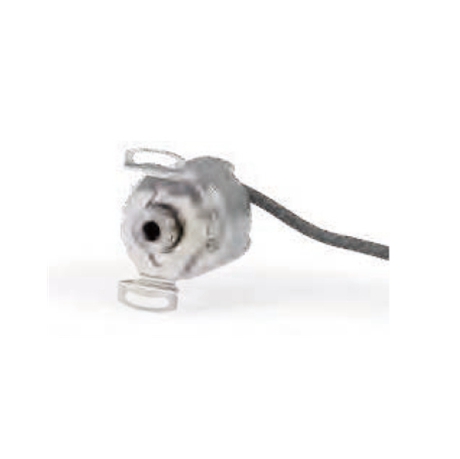

海德汉heidenhain 编码器 ECN/EQN/ERN 1000系列
ERN 1020
ERN 1030
ERN 1080
ERN 1070
ECN/EQN/ERN 1000系列
EQN 1035
EQN 1025
绝对式和增量式旋转编码器
•平表面的定子联轴器
•盲孔轴
增量式 | |||||
ERN 1020 | ERN 1030 | ERN 1080 | ERN 1070 | ||
接口 | « TTL | « HTLs | » 1 VPP1) | « TTL | |
线数* | 100 200 250 360 400 500 720 900 1000 1024 1250 1500 2000 2048 2500 3600 | 1000 2500 3600 | |||
参考点 | 一个 | ||||
内部细分倍数* | – | 5倍 | 10倍 | ||
截止频率–3 dB 扫描频率 边缘间距a | – † 300 kHz ‡ 0.39 µs | – † 160 kHz ‡ 0.76 µs | ‡ 180 kHz – – | – † 100 kHz ‡ 0.47 µs | – † 100 kHz ‡ 0.22 µs |
系统精度 | 栅距的1/20 | ||||
电气连接* | 1 m/5 m电缆,带或不带连接器M23 | 5 m电缆,无连接件 | |||
供电电压 | DC 5 V ±0.5 V | DC 10 V至30 V | DC 5 V ±0.5 V | DC 5 V ±0.25 V | |
空载时的电流消耗 | † 120 mA | † 150 mA | † 120 mA | † 155 mA | |
轴径 | 盲孔轴¬ 6 mm | ||||
机械允许转速 n | † 12 000 rpm | ||||
启动扭矩 | † 0.001 Nm(20 °C时) | ||||
转子转动惯量 | † 0.5·10–6 kgm2 | ||||
被测轴允许的轴向窜动 | ±0.5 mm | ||||
振动55 Hz至2000 Hz 冲击6 ms | † 100 m/s2(EN 60 068-2-6) † 1000 m/s2(EN 60 068-2-27) | ||||
最高工作温度2) | 100 °C | 70 °C | 100 °C | 70 °C | |
最低工作温度 | 固定敷设电缆:-30 °C;反复弯曲电缆:-10 °C | ||||
防护等级EN 60 529 | IP64 | ||||
重量 | » 0.1 kg | ||||
适用ID | 534909-xx | 534911-xx | 534913-xx | 534912-xx |
多圈 | |||
EQN 1035 | EQN 1025 | ||
EnDat 2.2 | EnDat 2.2 | SSI | |
EnDat22 | EnDat01 | SSI41r1 | |
8 388 608(23 bit) | 8192(13 bit) | ||
4096(12 bit) | |||
纯二进制 | 格雷码 | ||
† 12 000 rpm 连续位置值 | † 4000 rpm/ † 12 000 rpm ± 1 LSB/± 16 LSB | † 12 000 rpm ±12 LSB | |
† 7 µs † 8 MHz | † 9 µs † 2 MHz | † 5 µs † 1 MHz | |
– | » 1 VPP2) | ||
– | 512 | ||
– | ‡ 190 kHz | ||
1 m电缆,带M12连接器 | 1 m电缆,带M23连接器 | ||
DC 3.6 V至14 V | DC 4.75 V至30 V | ||
3.6 V:† 0.7 W 14 V:† 0.8 W | 4.75 V:† 0.65 W 30 V:† 1.05 W | ||
5 V:105 mA | 5 V:85 mA 24 V:25 mA | ||
† 0.002 Nm(20 °C时) | |||
南京云联电气 | |||
606688-xx | 606686-xx | 606687-xx |
