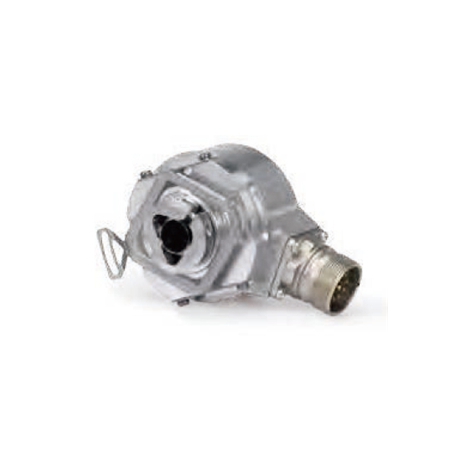

海德汉heidenhain 编码器ECN/EQN/ERN 400系列ERN 420 ERN 460 ERN 430 ERN 480ECN 425 ECN 413EQN 437 EQN 425绝对式和增量式旋转编码器•平表面的定子联轴器•盲孔轴或空心轴增量式ERN 420ERN 460ERN 430ERN 480接口« TTL« HTL» 1 VPP1)线数*250 500–1000 1024 12

详细介绍

海德汉heidenhain 编码器ECN/EQN/ERN 400系列
ERN 420 ERN 460 ERN 430 ERN 480
ECN 425 ECN 413
EQN 437 EQN 425
绝对式和增量式旋转编码器
•平表面的定子联轴器

•盲孔轴或空心轴


增量式

ERN 420

ERN 460

ERN 430

ERN 480

接口

« TTL

« HTL

» VPP1)

线数*

250 500

1000 1024 1250 2000 2048 2500 3600 4096 5000

参考点

一个

截止频率3 dB 输出信号频率边缘间距a

† 300 kHz

‡ 0.39 µs

‡ 180 kHz

系统精度

栅距的1/20

电气连接*

• M23法兰座,径向和轴向(盲孔轴)

• 1 m电缆,无连接件

供电电压

DC 5 V ±0.5 V

DC 10 V至30 V

DC 10 V至30 V

DC 5 V ±0.5 V

空载时的电流消耗

† 120 mA

† 100 mA

† 150 mA

† 120 mA

轴径*

盲孔轴空心轴;D = 8 mmD = 12 mm

机械允许转速n2)

† 6000 rpm/† 12 000 rpm3)

启动扭 20°C时

低于-20°C

盲孔轴:† 0.01 Nm

空心轴:† 0.025 Nm(IP66:† 0.075 Nm)

† 1 Nm

转子转动惯量

† 4.3·10kgm2

被测轴允许的轴向窜动

±1 mm

振动55 Hz至2000 Hz

冲击6 ms

† 300 m/s2; 法兰座版:150 m/s(EN 60 068-2-6);如需更高值,可按要求提供

† 2000 m/s2(EN 60 068-2-27)

最高工作温度2)

100 °C

70 °C

100 °C4)

最低工作温度

法兰座或固定敷设电缆:-40 °C;反复弯曲电缆:-10 °C

防护等级EN 60 529

壳端:IP67(空心轴为IP66)

输入轴端:IP64(D = 12 mm时,如需IP66,可按要求提供)南-京-云-联-电-气-提供

重量

» 0.3 kg

适用ID

385420-xx

385460-xx

385430-xx

385480-xx
