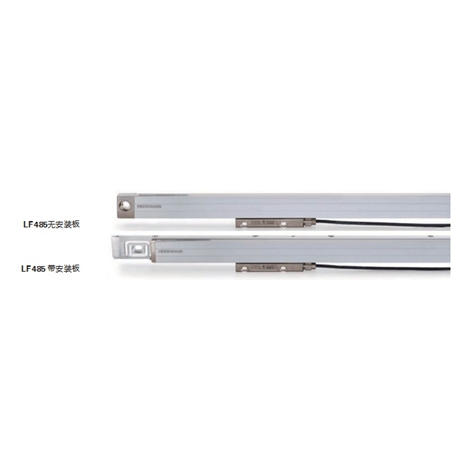

海德汉heidenhain 光栅尺LF 485紧凑外壳增量式直线光栅尺•超高重复精度•温度特性接近钢材和灰口铸铁•用于有限安装空间应用技术参数LF 485测量基准线性膨胀系数钢基体的SUPRADU相位光栅;栅距8 µmÞtherm  10 x 10–6 K–1精度等级* 5 µm; 3 µm测量长度ML*单位mm安装板*可选50 100750 800 150900 2001000 2501120

详细介绍

海德汉heidenhain 光栅尺LF 485
紧凑外壳增量式直线光栅尺
•超高重复精度
•温度特性接近钢材和灰口铸铁
•用于有限安装空间应用

技术参数

LF 485

测量基准

线性膨胀系数

钢基体的SUPRADU相位光栅;栅距8 µm

Þtherm  10 x 10K1

精度等级*

± µm;± 3 µm

测量长度ML*

单位mm

安装板*50 100

750 800



150

900



200

1000



250

1120



300

1220



350



400



450



500



550



600



650



700

接口

» VPP

信号周期

µm

参考点*

LF 485



LF 485 C

• 测量长度中点位置处1个参考点

• 2个参考点,每个距测量长度起点和终点25 mm(对于ML  1000 mm)或35 mm

(对于ML † 1120 mm) 距离编码

诊断接口

模拟

截止频率

3 dB

‡ 250 kHz

电气连接

连接安装块的单独适配电缆(1 m/3 m/6 m/9 m)

电缆长度

† 150 m(海德汉电缆)

空载供电电压

DC 5 V ±0.25 V/< 150 mA

运动速度

† 60 m/min(测量方向上的最大加速度† 100 m/s2

所需的运动力

† 4 N

振动55 Hz至2000 Hz

影响

冲击11 ms

带安装板的尺壳:† 150 m/s(EN 60 068-2-6)

读数头:† 200 m/s(EN 60 068-2-6)

† 300 m/s(EN 60 068-2-27)

工作温度

°C至50 °C

防护等级EN 60 529

如果安装符合样本中的安装说明要求为IP 53

如果接入DA 400的密封空气为IP 64

重量

0.4 kg + 0.6 kg/m测量长度
