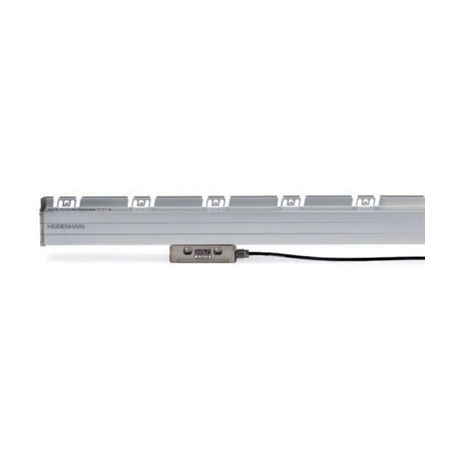

海德汉heidenhain 光栅尺LS 100系列 LS 187 LS 177
标准外壳增量式直线光栅尺
•抗振性能好
•允许水平安装

技术参数

LS 187

LS 177

测量基准

线性膨胀系数

DIADUR玻璃光栅,栅距20 µm

Þtherm  8 x 10K1

精度等级*

± µm;± 3 µm

测量长度ML*

单位mm

140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440

1540 1640 1740 1840 2040 2240 2440 2640 2840 3040

参考点* LS 1x7 LS 1x7 C

50 mm可用磁条选择,标准设置:中间位置1个参考点距离编码

接口

» VPP

« TTL

内部细分倍数信号周期

20 µm

5倍

10倍

20倍

诊断接口

模拟

截止频 3 dB

‡ 160 kHz

扫描频率边缘间距a

100 kHz

‡ 0.5 µs

50 kHz

‡ 1 µs

100 kHz

‡ 0.25 µs

50 kHz

‡ 0.5 µs

25 kHz

‡ 1 µs

50 kHz

‡ 0.25 µs

25 kHz

‡ 0.5 µs

测量步距

取决于细分倍率

µm1)

0.5 µm1)

0.25 µm1)

电气连接

连接安装块的单独适配电缆(1 m/3 m/6 m/9 m)

电缆长度2)

† 150 m

† 100 m

空载供电电压

DC 5 V ±0.25 V/< 120 mA

DC 5 V ±0.25 V/< 140 mA

运动速度

† 120 m/min

 120

m/min

† 60 m/min

 120

m/min

† 60 m/min

† 30 m/min

† 60 m/min

† 30 m/min

所需的运动力

† 4 N

振动55 Hz至2000 Hz

冲击11 ms

加速度

† 200 m/s(EN 60 068-2-6)

† 400 m/s2(EN 60 068-2-27)

沿测量方向† 60 m/s2

工作温度

°C至50 °C

防护等级EN 60 529

如果安装符合安装说明和安装信息的要求为IP 53

如果接入DA 400的压缩空气为IP 64

重量

0.4 kg + 2.3 kg/m测量长度
