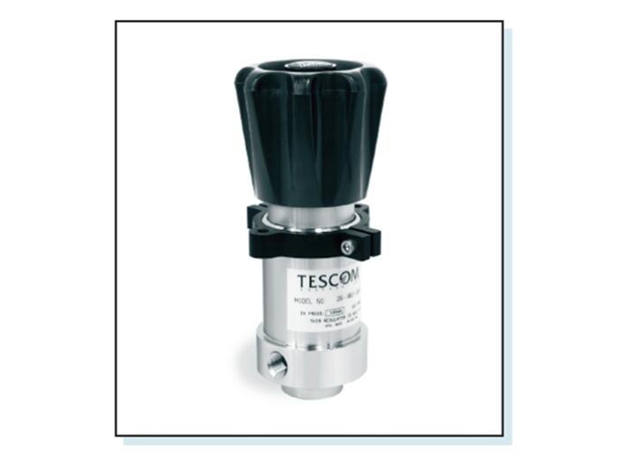

TESCOM减压阀pressure reducing valve26-1000

TESCOM减压阀pressure reducing valve26-1000

高压 / 减压

最大入口压力 6,000 及 10,000 PSIG/出口压力范围5 - 10,000 PSIG

在紧凑的单个器件内装有七个调节器

26-1000 系列

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力：

不锈钢 . . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG

黄铜 . . . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG

出口压力范围. . . . . . . . . . . 5-500, 5-800, 10-1500,

15-2500, 25-4000, 50-6000, & 200-10,000 PSIG

设计试验压力. . . . . . . . . . . . . . 150% 最大额定压力

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏

环境工作温度. . . . . . . . . . . . . . . -40° F 至 +165° F

(-40° C 至 +74° C)

额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06

❏ 接触介质的材料

阀体. . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜

阀帽 . . . . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢

20 微米滤清器. . . . . . . . . . 300 系列不锈钢或黄铜

TESCOM pressure reducing valve 26-1000

High pressure/reduced pressure

Maximum inlet pressure 6000 and 10000 PSIG/outlet pressure range 5-10000 PSIG

Equipped with seven regulators in a compact single device

26-1000 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure:

Stainless steel 10,000 PSIG

Brass 6,000 PSIG

Outlet pressure range 5-500, 5-800, 10-1500,

15-2500, 25-4000, 50-6000, & 200-10,000 PSIG

Design test pressure 150% maximum rated pressure

Leakage No gas leakage

Environmental working temperature- 40 ° F to+165 ° F

(-40 ° C to+74 ° C)

Rated flow rate Cv = 0.06

Materials in contact with the medium

Valve body 316 stainless steel or brass

Valve cap 300 series stainless steel

南京云联 电气

20 micron filter 300 series stainless steel or brass
