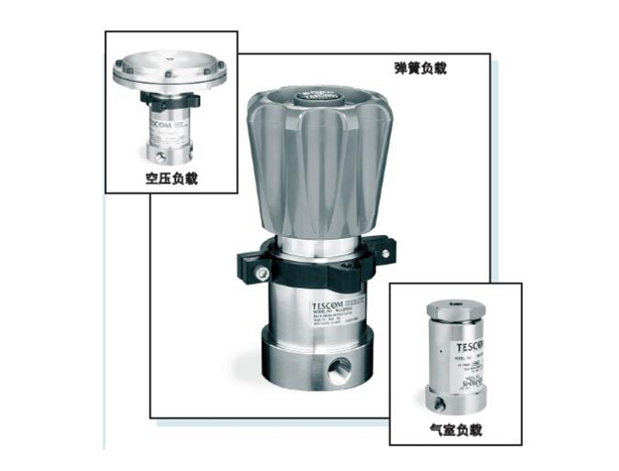

TESCOM液压阀54-2100

TESCOM液压阀54-2100

高压/液压

最大入口压力 15,000 PSIG

压力控制范围最高可达 15,000 PSIG

背压/耐用

54-2100 系列

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力 . . . . . . . . . . . . . . . 15,000 PSIG

控制压力范围. . . . . . . . . . . . . . . . . . . 0-500, 0-800,

10-1500, 15-2500, 25-4000, 50-6000,

200-10,000 及 300-15,000 PSIG

设计试验压力. . . . . . . . . . . . . . . 150%最大额定压力

泄漏. . . . . . . . . . . . . . . . . . . . . . . . 最大 2 滴/分钟

条件：粘度150 SUS，压力 2500 PSIG

环境工作温度1 . . . . . . . . . . . . . . -15° F 至 +165° F

(-25° C 至 +74° C)

额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.08

最大工作扭矩. . . . . . . . . . . . 40 英寸·磅 (4.5 Nm)

1有关从 -65°F 至 +400°F的扩展温度范围请向工厂咨询。

❏ 接触介质的材料

阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢

阀座及阀芯 . . . . . . . . . . . . . . . . . . . . . 17-4 不锈钢

O 型圈. . . . . . . . . . . . . . . . . . . . . . . . 见部件选择表

备用密封圈：

入口压力范围 2500-10,000 PSIG. . . . . . . Teflon®

入口压力范围 15,000 PSIG . . . . . . . . . . . CTFE

云联电气  技术 咨询

报价  inquiry njxj888@163.com

TESCOM液压阀

TESCOM液压阀44-5200

TESCOM液压阀54-2100

TESCOM液压阀54-2200

TESCOM液压阀54-2700

TESCOM液压阀54-2800

TESCOM hydraulic valve 54-2100

High pressure/hydraulic

Maximum inlet pressure 15000 PSIG

Pressure control range up to 15000 PSIG

Back pressure/durability

54-2100 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 15,000 PSIG

Control pressure range 0-500, 0-800,

10-1500, 15-2500, 25-4000, 50-6000,

200-10000 and 300-15000 PSIG

Design test pressure 150% maximum rated pressure

Leakage Maximum 2 drops/minute

Conditions: viscosity 150 SUS, pressure 2500 PSIG

Environmental working temperature 1- 15 ° F to+165 ° F

(-25 ° C to+74 ° C)

Rated flow rate Cv = 0.08
