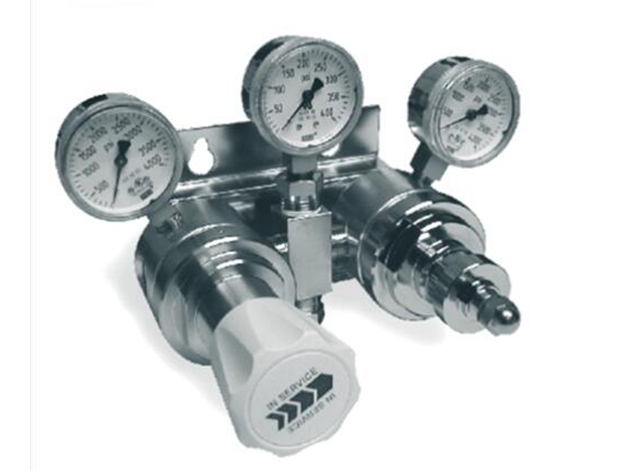

TESCOM转换调节器conversion regulatorACS3200

TESCOM转换调节器conversion regulatorACS3200

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力. . . . . . . . . . . . . . . . . . . . 3000 PSIG

出口压力. . . . . . . . . . . . . . . . . . . . . . . .160 - 200 PSIG

设计试验压力 . . . . . . . . . . . . . . . . 150% 最大工作压力

泄漏 . . . . . . . . . . . . . . . . . . . . . . . . .内部：无气体泄漏

外部：设计符合 ≤ 2 x 10 -8 大气压·毫升/秒氦气

工作温度. . . . . . . . . . . . . . . . . . . . . .-40° F 至 +165° F

(-40° C 至 +74° C)

额定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . C v = 1.2

压力单位转换 14.5 PSIG = 1 bar（巴） 145 PSIG = 1 MPa

❏ 接触介质的材料

阀体 . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢或黄铜

阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .镀镍黄铜

阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 聚三氟氯乙烯

O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton ®

隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢

弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢

其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢

❏ 压力表 （3 级标准） . . . . 316 不锈钢压力表带

不锈钢调节器，黄铜压力表带黄铜调节器

❏ 清洁 . . . . . . . . . . . CGA 4.1 及 ASTM G93

❏ 重量 . . . . . . . . . . . . . . . . . . 10 磅 (4.95 kg)

TESCOM conversion regulator ACS3200

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 3000 PSIG

Outlet pressure 160 - 200 PSIG

Design test pressure 150% maximum working pressure

Leakage Internal: No gas leakage

External: Designed to meet helium gas pressure of ≤ 2 x 10-8 atmospheres · milliliters/second

Working temperature- 40 ° F to+165 ° F

(-40 ° C to+74 ° C)

Rated flow rate C v = 1.2

Pressure unit conversion 14.5 PSIG=1 bar (bar) 145 PSIG=1 MPa

Materials in contact with the medium

Valve body 316 stainless steel or brass

Valve cap Nickel plated brass

Valve seat Polytrifluoroethylene
