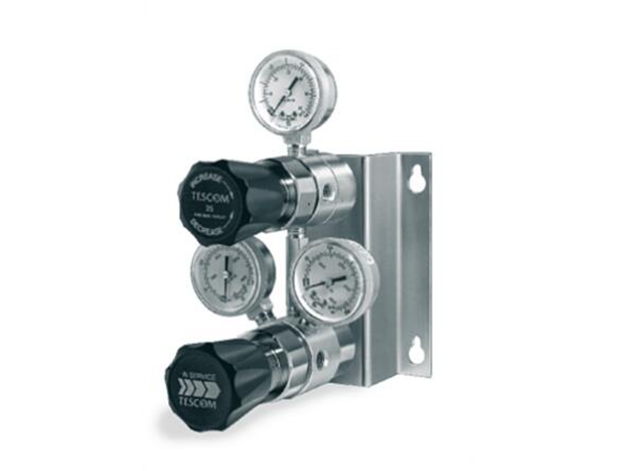

TESCOM转换调节器conversion regulator CS2200

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力. . . . . . . . . . . . . . . . . . . . . . . . .3500 PSIG

设计试验压力 . . . . . . . . . . . . . . . . . . . . . 最大额定值的150%

泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 内部:无气体泄漏

外部:设计符合 ≤ 2 x 10 -8 大气压·毫升/秒氦气

工作温度. . . . . . . . . . . . . . . . . . . . . . . . . . -40° F 至 +165° F

(-40° C 至 +74° C)

额定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C v = .06

压力单位转换 14.5 PSIG = 1 bar(巴) 145 PSIG = 1 MPa

❏ 接触介质的材料

阀体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜

阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . .300 系列不锈钢或黄铜

阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon ® (聚四氟乙烯)

隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢

摩擦衬套 - 内部. . . . . . . . . . . . . Teflon ® (聚四氟乙烯)

- 外部. . . . . . . . . . . . . . . . . . . . . . .316 不锈钢

弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢

其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢

(及黄铜阀体使用的黄铜材料)

❏ 压力表 (3 级标准) . . . . . . . 316 不锈钢压力表带不

锈钢调节器,黄铜压力表带黄铜调节器

❏ 管件 . . . . . . . . . . . . . . . . . . . . . . . . 1/4" 凹 NPT

❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

❏ 重量 . . . . . . . . . . . . . . . . . . . . . . . . 5 磅 (2.3 kg)
