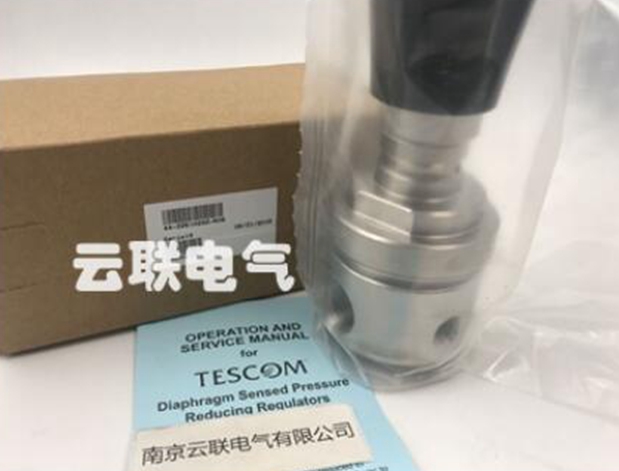

tescom减压阀pressure reducing valve 44-3261H282

 tescom减压阀pressure reducing valve 44-3261H282

高流量/排放

最大入口压力 500及3000 PSIG/出口压力范围0-200 PSIG

减压

44-3200 系列

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力 . . . . . . . . . . . . 500, 3000 PSIG

出口压力范围. . . . . . . . . . . . . . . 0-25, 0-50, 0-100,

0-150 & 0-200 PSIG

设计试验压力. . . . . . . . . . . . . . . . 额定压力的 150%

泄漏：

内部 . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏

外部 . . . . . . . . . < 2 X 10-8 大气压·毫升/秒氦气

工作温度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F

(-40° C 至 +74° C)

额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 1.0

(可选流量 Cv = 1.8)

❏ 接触介质的材料

阀体. . . . . . . . . . . . . . . . . . . . . . 黄铜，316 不锈钢

阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 镀镍黄铜

隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢

阀座：

3000 PSIG 入口压力. . . . . . . . . . . . . . . . . CTFE

500 PSIG 入口压力. . . . . . . . . . . . . . . . . Teflon®

固定圈，阀座. . . . . . . . . . . . . . . . . . . . . Nitronic 60

密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®

Tescom pressure reducing valve 44-3261H282

High flow/emissions

Maximum inlet pressure 500 and 3000 PSIG/outlet pressure range 0-200 PSIG

decompression

44-3200 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 500, 3000 PSIG

Outlet pressure range 0-25, 0-50, 0-100,

0-150 & 0-200 PSIG

Design test pressure 150% of rated pressure

leak:

Internally No gas leakage
