TESCOM减压阀pressure reducing valve DH

TESCOM减压阀pressure reducing valve DH

高流量/低压力

最大入口压力 300 PSIG/出口压力 0 - 250 PSIG

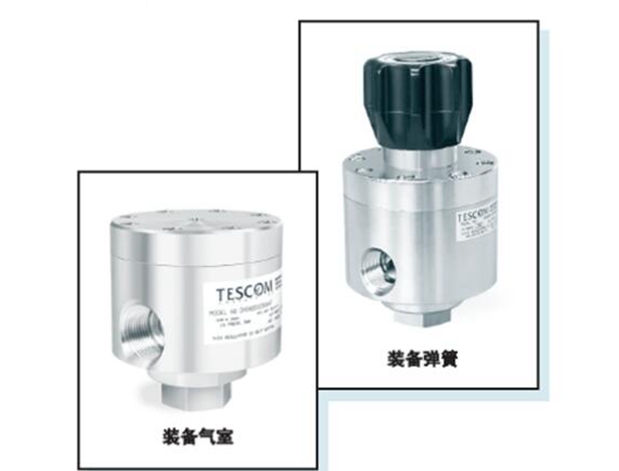

装备弹簧或气室/高灵敏度

DH 系列

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

额定入口压力 . . . . . . . . . . . . . . . . . . . . . 300 PSIG

出口压力范围 . . . . . . . . . . . . . . . 0-20, 0-50, 0-100,

0-150, 0-250 PSIG

设计试验压力 . . . . . . . . . . . . 额定入口压力的150%

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏

工作环境温度 . . . . . . . . . . . . . . -20° F 至 +165° F

(-20° C 至 +74° C)

额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 5.0

❏ 接触介质的材料

阀体、阀帽、后阀盖. . . . . . . . 316 不锈钢 或黄铜

隔板. . . . . . . . . . . . . . . . . . . . . . . . 乙丙橡胶 (E.P.)/

尼龙加强，Gylon® (PTFE)

阀座：主阀 . . . . . 丁晴橡胶, E.P., Chemraz®, Viton®

排气阀座 . . . . . . . . . . . CTFE, Vespel®, Peek

O型圈 . . . . . . . . 丁晴橡胶, E.P., Chemraz®, Viton®

其余部件 . . . . . . . . . . . 300 系列不锈钢, Nitronic 60

❏ 清洁. . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

❏ 重量

不锈钢 . . . . . . . . . . . . . . . . . . . . . . 15 磅 (6.8 kg)

黄铜. . . . . . . . . . . . . . . . . . . . . . . . 16 磅 (7.2 kg)

TESCOM pressure reducing valve DH

High flow rate/low pressure

Maximum inlet pressure 300 PSIG/outlet pressure 0-250 PSIG

Equipped with springs or chambers/high sensitivity

DH series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Rated inlet pressure 300 PSIG

Outlet pressure range 0-20, 0-50, 0-100,

0-150, 0-250 PSIG

Design test pressure 150% of rated inlet pressure

Leakage No gas leakage

Working environment temperature- 20 ° F to+165 ° F

(-20 ° C to+74 ° C)

Rated flow rate Cv = 5.0
