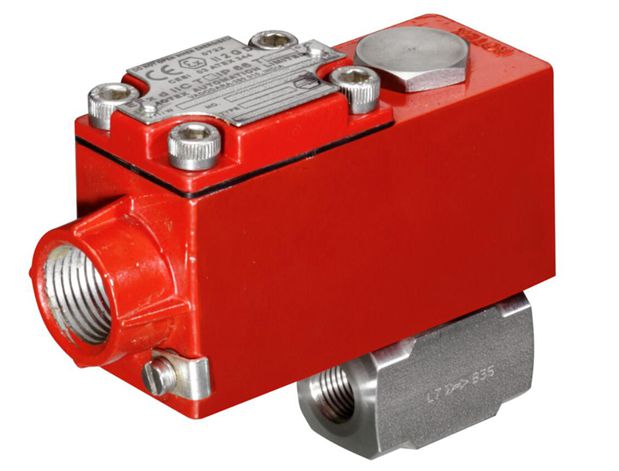

ACL 电磁阀2位2通 直动式A170

ACL 电磁阀2位2通 直动式A170

  类别：2/2直接作用NC

描述

电磁阀2通常闭不锈钢AISI 316

直接作用提升阀类型。

具有防爆线圈，经认证适用于危险区域

阀门结构

阀体AISI 316

电枢管AISI 316

柱塞和芯AISI 430FR

遮光环银色

弹簧AISI 316

密封NBR-FPM-EPDM

防爆卷材结构

外壳红色合金（线圈A6）

不锈钢（X6线圈）

电气连接1/2“NPT（要求时为M20x1.5）

功能

最大允许压力PS 100bar

最大流体粘度25cSt（mm2/s）

环境温度：-40℃÷+35℃（T6）、+50℃（T5）、+60℃（T4）

垂直线圈在上方的安装位置

VALVE CONSTRUCTION

Body AISI 316

Armature tube AISI 316

Plunger and core AISI 430FR

Shading ring Silver

Springs AISI 316

Seal NBR - FPM - EPDM

EXPLOSION PROOF COIL CONSTRUCTION

Housing Red colour alloy (coil A6)

Stainless steel (coil X6)

Electrical connection 1/2” NPT (M20x1.5 on request)

FEATURES

Maximum allowable pressure PS 100bar

Maximum fluid viscosity 25cSt (mm2/s)

Ambient temperature: -40°C ÷ +35°C(T6), +50°C(T5), +60°C(T4)

Mounting position with vertical coil above

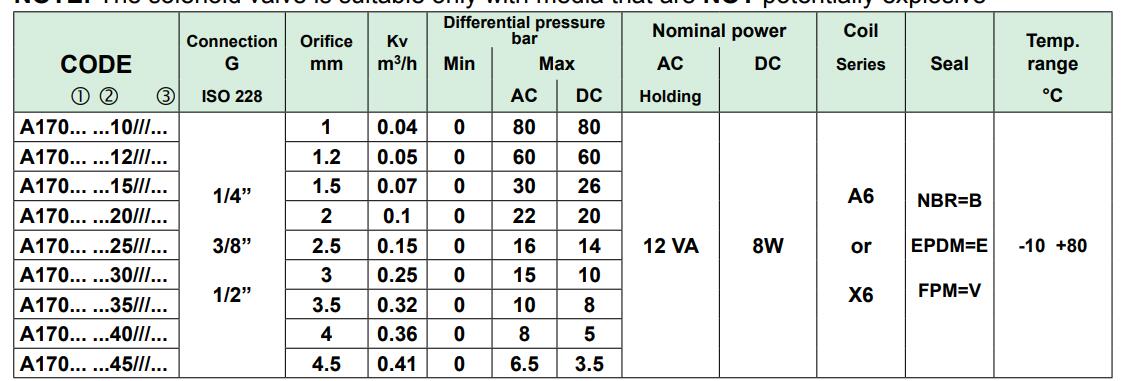

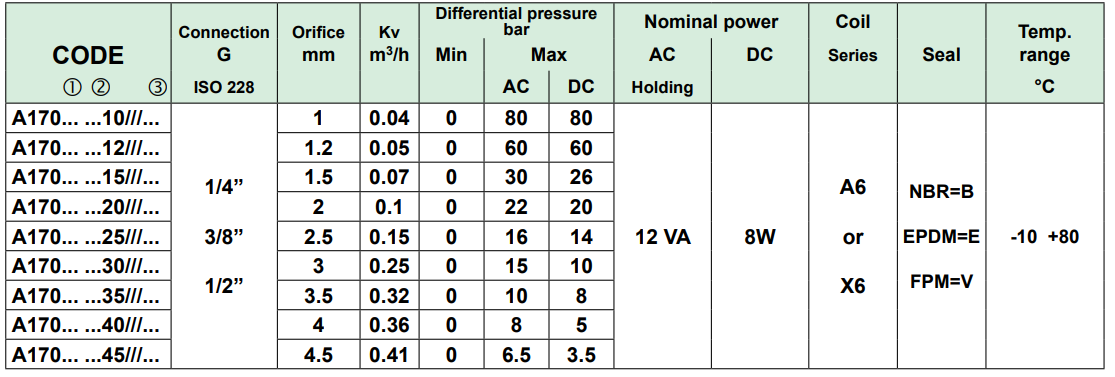

2/2 Direct Acting NC

TYPE

PORT SIZE

ORIFICE

Kv

DIFFERENTIAL PRESSURE ΔP bar

NOMINAL POWER

COIL

SEAL

TEMPERATURE RANGE

mm

m3/h

MIN

MAX

AC-VA

DC

width

TYPE

AC

DC

INRUSH

HOLDING

W

°C

A170

1/4 3/8 1/2

1 1.2 1.5 2 2.5 3 3.5 4 4.5

0.04 0.05 0.07 0.1 0.15 0.25 0.32 0.36 0.41

0

80 60 30 22 16 15 10 8 6.5

80 60 26 20 14 10 8 5 3.5

12

-

8

50

A6

NBR EPDM FPM

-10 +80
