关于炉膛FORNEY火焰探测器  Uniflame 95系列适用介绍

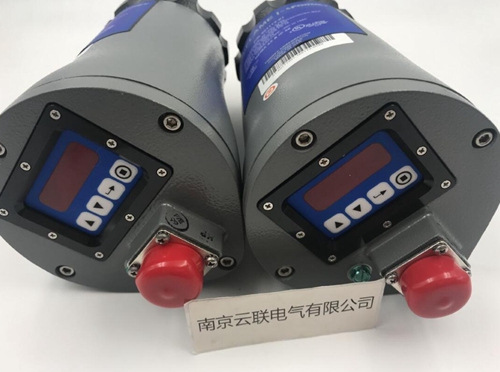

FORNEY UNIFLAME系列火焰检测器是基于微处理器设计的火焰检测器，采用了固态的红外传感器（IR）、紫外传感器（UV）和双传感器(IR UV)。检测器均带有内部火焰继电器，并可调整 ON/OFF 门槛值，因此不需要远程火焰放大器。

UNIFLAME95系列检测器兼有FORNEY DPD火焰检测器的原理和特性，可以检测单燃烧器或多燃烧器工况下目标火焰的有或无。UNIFLAME95系列检测器检测目标火焰产生的调制振幅（即火焰的闪烁特性）。在检测器的设定程序中，选择可产生火焰ON/OFF分辨率的调制频率特性。并可手动调节或自动调节来选定合适的调制频率和检测器增益。UNIFLAME95系列检测器带有自动编程（自学习）功能；21种火焰闪烁频率选择；4个可选编程文件来存储设定值；还增加了通过使用FORNEY基于WINDOWS95/98/NT的用户应用软件的远程通讯功能。所有的UNIFLAME95检测器均需要24VDC电源，配有12芯快装接头，有电子自检功能（不再需要机械快门）。检测器带有一个8位数字/字母LED显示和4个按钮，便于使用者观察操作参数和选择设定值。应用：IR型:包括一个红外火焰传感器，这种传感器适合于油和煤燃料的情况。UV型:包括一个紫外火焰传感器，这种传感器适合于气体燃料和轻油燃料的情况。DS型:（双传感器）包括上述红外和紫外两种火焰传感器，这种传感器适合于多燃料的情况。Uniflame系列同上安装附件：机械辅件盘装法兰（必须）不论检测器是直窥式安装或光纤式安装，都需要使用盘装法兰，盘装法兰对外接口为1”NPT内螺纹，材料为硬铝。万向接头（直窥式可选）检测器的万向接头，是在检测器安装好以后用来调整检测器观察角度的。隔热管（直窥式必须）隔热管，是阻止热量从发热的观察管传到检测器，同时将检测器同大地电气绝缘。相应的观察管同安装法兰一起订购。石英视窗（直窥式可选）石英视窗，当检测器需要密封或连接时要用到，石英视窗阻挡了炉子的压力、热气体和煤灰，使之无法接近检测器或污染镜片。规格是1英寸U.S.标准锥形螺纹。需要封密时，用一个1英寸的三通连接，以便通冷却风。光纤组件（光纤式必须）光纤组件包括外导管组件，内导管组件，光纤组件，炉壁安装组件。在燃烧器结构复杂和多火嘴燃烧的锅炉中，使用光纤组件可将火焰“闪动”信号通过光纤传输到炉外，便于检测器的监测。电气辅件检测器电缆FORNEY提供UNIFLAME95系列检测器专用的12芯箔制全屏蔽电缆。这种电缆包括6根＃18AWG和4根#22AWG线，加上一对#22AWG双绞线。电缆外套是经过处理的聚烯烃材料，（阻燃，低）大直径0.43”(10.9mm)。每个检测器长电缆可达1000英尺。这种生胶电缆需要下面所述的快装接头。快装接头

UNIFLAME95系列检测器出厂自带12芯电缆阳接头，FORNEY可提供与之匹配的电缆阴接头，便于现场安装。参照航空插头附件说明书。带有适配接头的电缆FORNEY提供的预制12芯电缆，长度可预定，出厂时带阴接头。该附件长度范围从10英尺（3m）到300英尺（91m）。接线盒组件如果需要远程通讯，且UNIFLAME检测器和控制室之间的距离超过200英尺（61M），那么每个检测器需接一个接线盒。在接线盒中，两根通讯线必须同12芯电缆分开接，在循环回路中，以多点串接方式（菊花链）连接到每个检测器上，到计算机上。FORNEY接线盒组件，长度范围从3到30英尺（0.9到9.1米），提供了便利的接线方式。在接线盒的一端有快装接头连接到UNIFLAME检测器。FORNEY 12芯电缆出厂时带有快装接头，柔性电缆，可连接到接线盒中另一则的端子上。端子可连接14AWG线，用压入型夹钳连接器可快速安全连接。通过接线盒，安装人员可连接所有接线，但是FORNEY 12芯电缆中到达燃烧器管理系统中的两根线不连接。来自检测器的两根通讯线必须同上下接线盒连接，通过两芯通讯电缆到达计算机。24VDC电源FORNEY提供24VDC电源，用于95系列火焰检测器。
