TESCOM减压阀和背压阀用途实例

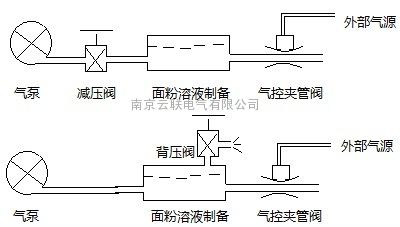

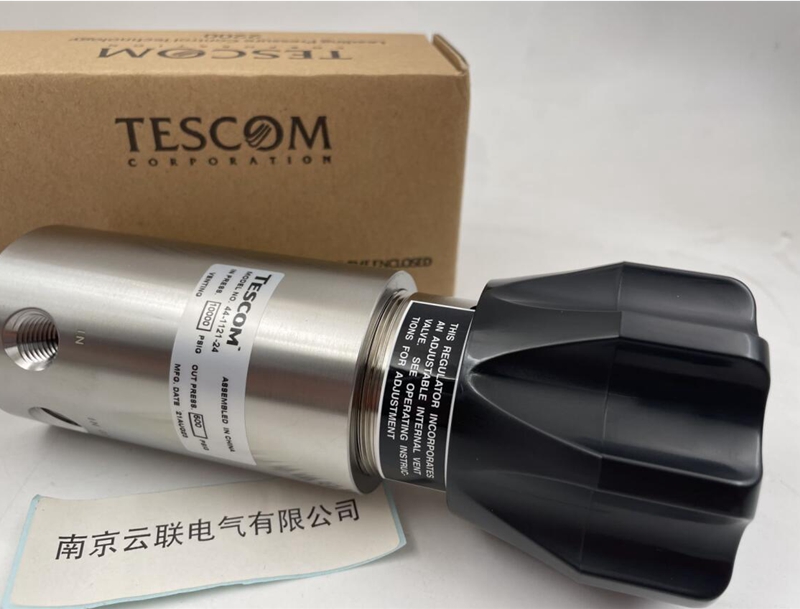

TESCOM减压阀是把阀前较大的压力减低成为较小压力的一种设备。TESCOM背压阀也可叫溢流阀,是为了将阀前压力保持在设定值,将多余压力排出的一种设备。因此减压阀是控制阀后压力的,而TESCOM背压阀是控制阀前压力的。以气压输送面粉溶液为例,下图是两种阀的典型用法 。
上 图是用气泵往面粉溶液制备箱里充气来输送溶液,出口用一个气控夹管阀来控制通断。假设用于控制气控夹管阀的气源压力是4bar,那么系统内的压力小于 4bar时,夹管阀内的软橡胶套管可以完全夹住,也就是可以关断系统;反之,系统内压力大于4bar时,夹管阀就无法起到关断作用。
然而 气泵是无法调节压力的,它会一直工作,直至达到它的输出压力上限。这样的话系统内压力就会超过夹管阀的关断压力,使阀门始终处于打开状态,这是我们不希望 发生的。为了避免出现这样的情况就需要用到减压阀或背压阀来调节系统内压力。这个系统中使用减压阀或背压阀都是可以的。
图一是使用TESCOM减压阀的系统,将TESCOM减压阀的出口压力设定为3.5bar后,夹管阀处于关闭状态时,当TESCOM减压阀后的系统内压力达到3.5bar时,尽管气泵还在继续工作,但阀前的压力将不会继续往后。很好理解,减压阀这时控制了阀后的压力。使阀后压力不会继续增大而导致冲开夹管阀。
图二是使用TESCOM背压阀的系统,将TESCOM背压阀前端的压力也就是溶液制备箱内的压力设定为3.5bar后,一旦箱内压力超过3.5bar,背压阀就开始向外排气,保证了阀前压力不超过3.5bar。所以这就叫背压阀控制了阀前压力。
