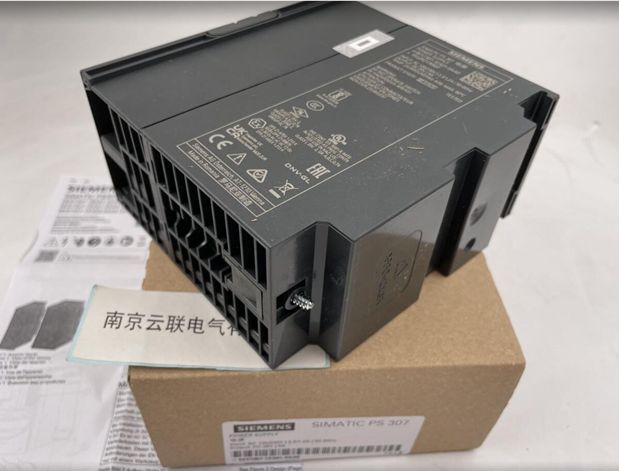

SIMATIC 西门子PS307电源模块
详细介绍
SIMATIC 西门子PS307电源模块
单元为S7-300/ET 200M提供电源，将120/230伏交流电压转变到所需要的24伏直流工作电压输出电流2A\5A\10A。S7-300需要24伏直流电源。PS 307负载电源模块将120 或230伏交流电压转变为24伏直流工作电压。24伏直流电源用来为SIMATIC S7-300和传感器及执行元件供电
概述
用于S7-300/ET 200M的负载电源
用于将市电电压转换为所需的24VDC工作电压
输出电流为 2A、5A 或 10A
应用
S7-300/ET 200M 需要 24V DC 电源。
SITOP 负载电源把 120/230 VAC 线路电压转换到所需的 24 VDC 工作电压。
这些模块可利用外部电压为S7-300/ET200M以及传感器和执行器供电。
久经验证的SIMATIC S7-300电源，既可以与PS-CPU连接，也可以卡装到S7母排上。
设计
负载电源模块安装在 CPU/IM 361/IM153（插槽1）左边的 DIN 导轨上。
通过所提供的电源连接器连接到 CPU/IM 361/IM153 上。
该模板的前面板包括：
输出电压指示灯:
一个 LED 显示 24 VDC 输出电压。
线路电压选择开关:
可以通过带保护罩的开关选择输入电压：120 VAC 或 230 VAC。
24 VDC 输出电压的 On/off 开关；
前面板上通过盖板保护的还有：
接线端子:
这些端子用于连接输入电压电缆、输出电压电缆和接地导线。
负载电源也可安装在 35 mm 的标准导轨上（EN 50 022）
SIMATIC Siemens PS307 power module
Yunlian Electric Technical Service Consulting Quotation njxj888@163.com
The unit provides power for S7-300/ET 200M, converting 120/230V AC voltage to the required 24V DC working voltage and outputting a current of 2A 5A 10A. The S7-300 requires a 24 volt DC power supply. The PS 307 load power module converts 120 or 230 V AC voltage into 24 V DC operating voltage. 24 volt DC power supply is used to power SIMATIC S7-300, sensors, and actuators
summary
Load power supply for S7-300/ET 200M
Used to convert the mains voltage into the required 24VDC working voltage
The output current is 2A, 5A, or 10A
application
The S7-300/ET 200M requires a 24V DC power supply.
The SITOP load power supply converts the 120/230 VAC line voltage to the required 24 VDC working voltage.
These modules can utilize external voltage to power S7-300/ET200M, as well as sensors and actuators.
The proven SIMATIC S7-300 power supply can be connected to the PS-CPU or installed on the S7 bus.
design
The load power module is installed on the DIN rail on the left side of CPU/IM 361/IM153 (slot 1).
Connect to CPU/IM 361/IM153 through the provided power connector.
The front panel of this template includes:
Output voltage indicator light:
An LED displays the 24 VDC output voltage.
Line voltage selection switch:
