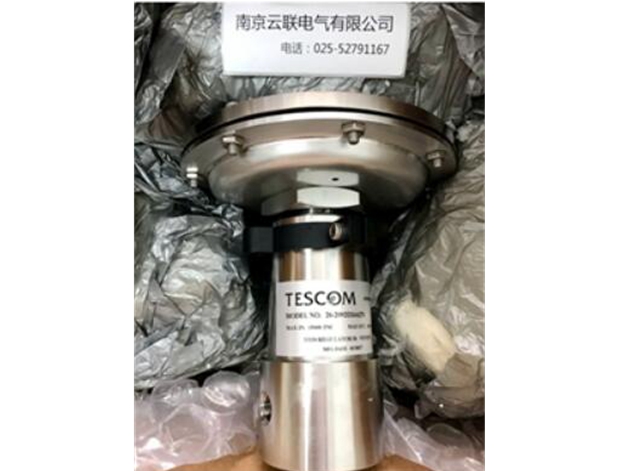

TESCOM调节阀regulating valve26-1200

TESCOM调节阀regulating valve26-1200

高流量 Cv = 3.3, 6.0 或 12.0

最大入口压力 6000 PSIG/加载外部气体出口压力最高可达最大入

口压力值 / 无排气阀 /减压

26-1200 系列

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力 . . . . . . . . . . . 4000 & 6000 PSIG

出口压力 . . . . . . . . . . . . . . . . . . 至最大入口压力值

设计试验压力. . . . . . . . . . . . . . . . 最大额定压力 150%

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏

额定流量 . . . . . . . . . . . . . . . Cv = 3.3, 6.0 或 12.0*

* 出口交叉孔引起的二级压降会对额定流量产生重大影响。

有关出口压力小于1000 PSIG 时的流量曲线数据请向工

厂咨询。

❏ 接触介质的材料

阀体. . . . . . . . 303, 316 不锈钢，或 2024-T351 铝

阀座. . . . . . . . . . . . . . . . . . . . . . CTFE 或 Vespel®

隔板. . . . . . . . . . . . . . . . . . . . . . Buna-N 或 Viton®

O 型圈. . . . . . . . . . . . . . . . . . . . Buna-N 或 Viton®

备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®

其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢

更多细节请参阅下列规格表。

❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

TESCOM regulating valve 26-1200

High flow Cv=3.3, 6.0 or 12.0

Maximum inlet pressure 6000 PSIG/load external gas outlet pressure up to maximum inlet pressure

Port pressure value/no exhaust valve/reduced pressure

26-1200 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 4000 & 6000 PSIG

Outlet pressure To maximum inlet pressure value

Design test pressure Maximum rated pressure 150%

Leakage No gas leakage

Rated flow rate Cv=3.3, 6.0 or 12.0*

*The secondary pressure drop caused by the outlet cross hole will have a significant impact on the rated flow rate.

Please contact the engineer for flow curve data when the outlet pressure is less than 1000 PSIG

Factory consultation.
