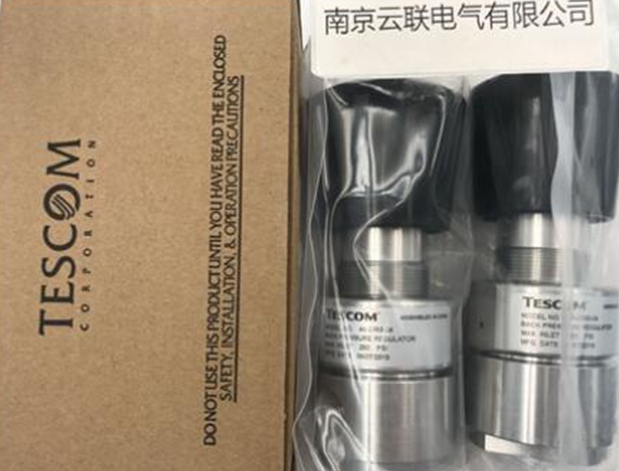

TESCOM背压阀Back Pressure Valve BB-3
袖珍型/背压
3 级压力释放范围,最高可达 220 PSIG
结构紧凑/重量轻/耐用
BB-3 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3 标准
入口压力范围. . . . . . . . . . . . . . . . . . . 见部件选择表
设计试验压力 . . . . . . . . . . . . . . . . . . 最大值的 150%
工作温度 1 . . . . . . . . . . . . . . . . . -15° F 至 +165° F
(-25° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . C v = 0.2
内部泄漏 . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
1 有关从 -65°F 至 +400°F 的扩展温度范围请向工厂咨询。
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . 铝镀镍或 316 不锈钢
阀座. . . . . . . . . . CTFE、Teflon ® (聚四氟乙烯)或
Vespel ® (聚酰亚胺)
O型圈 . . . . . . . . . . . . . . . . 乙丙橡胶、丁晴橡胶、
TESCOM Back Pressure Valve BB-3
Pocket/Back pressure
Level 3 pressure relief range, up to 220 PSIG
Compact structure/light weight/durability
BB-3 series
technical specifications
Operating parameters
Pressure rating according to ANSI/ASME B31.3 standard
Inlet pressure range See component selection table
Design test pressure 150% of maximum value
Working temperature 1- 15 ° F to+165 ° F
(-25 ° C to+74 ° C)
Rated flow rate C v = 0.2
Internal leakage No gas leakage
Please consult the factory for an extended temperature range from -65 ° F to+400 ° F.
Materials in contact with the medium
Valve body Aluminum nickel plated or 316 stainless steel
