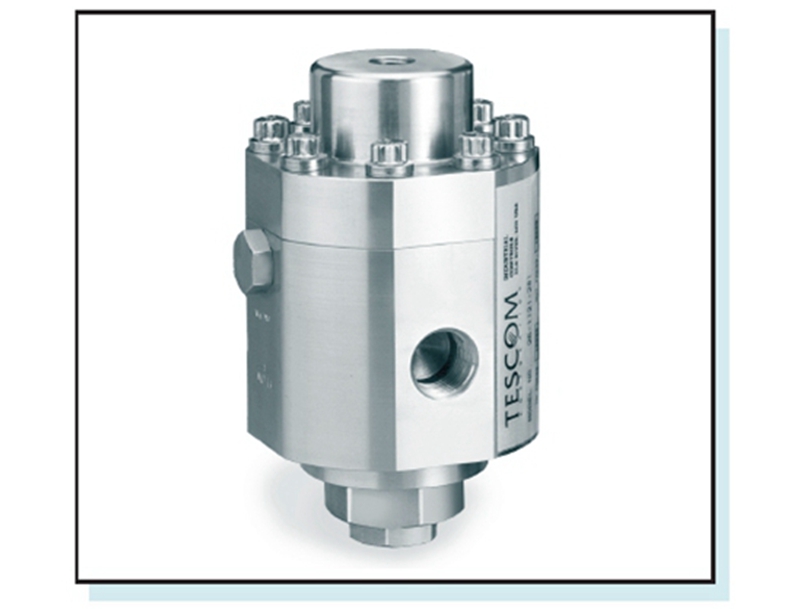

TESCOM调节阀26-1100
高流量/高压
最大入口压力 10,000 及 6,000 PSIG/出口压力最高可达入口压力最大值
装备气室/减压
26-1100 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力:
不锈钢阀体 (0.25 英寸开口) . . . . . 10,000 PSIG
不锈钢阀体 (0.375 英寸开口) . . . . . 6,000 PSIG
铝阀体 . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
黄铜阀体. . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
出口压力范围 . . . . . . . . . . . . . . 至最大入口压力值
设计试验压力 . . . . . . . . . . . . . 150% 最大额定压力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . .无气体泄漏
工作温度. . . . . . . . . . . . . . . . . . . -40°F 至 +165° F
(-40° C 至 +73° C)
额定流量. . . . . . . . . . . . 0.25 英寸开口: Cv = 0.46
0.375 英寸开口: Cv = 1.30
❏ 接触介质的材料
阀体 . . . . . . . . . 300 不锈钢, 316 不锈钢, 铝或黄铜
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
备用密封圈. . . . . . . . . . . . . . . . . . . . . . . . .Teflon®
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .CTFE
紧固圈 . . . . . . . . . . . . . . . . . . . . . . . . 15-7 不锈钢
阀盖 . . . . . . . . . . . . . . . . . . . . . . . . . . 17-4 不锈钢
其余部件. . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动,请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量(不带压力表)
不锈钢 . . . . . . . . . . . . . . . . . . . . . . 10 磅 (4.5 kg)

铝 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 磅 (1.8 kg)
