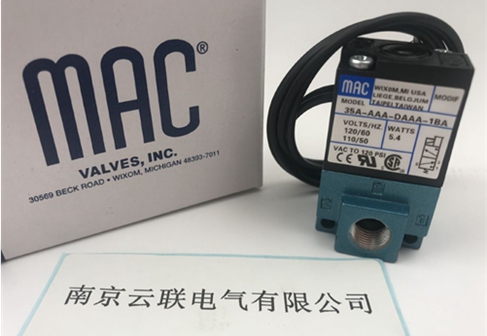

MAC电磁阀33系列
MAC直动电磁阀、MAC先导阀，MAC气控阀，MAC比例阀，MAC机控阀，MAC防爆阀，MAC电磁阀（33A，34B，34C，35A，36A，37A，100，52A，56C，57D，58D，59B，67A，69A，44C，44B，45A，46A，47A，411A，711C，811C，82A，92B，93A，6300D，6511B，6611A，1311G，MVA1C，MVA2B，MVA3B，PPC5
详细介绍
MAC电磁阀33系列
功能 | 接囗尺寸 | 流量（最大） | 安装方式 |
3/2 常开常闭 | M3 | 0.082 Cv | 管接/板接 |
技术参数：
介质 | 压缩空气，真空或惰性气体 |
压力范围 | 真空到 120PSI |
流量范围 | 4W:82NL/min, 1.8W:55NL/min |
电压范围 | 正常电压的-15%到+10% |
功耗 | 1W-4W-60W-230W |
反应时间 | 通电: 0.5ms 断电: 0.2ms |
润滑要求，过滤要求 | 不需要润滑，40u |
订货方式：阀体选择：33A – ① ② ③
① 阀体类型 | ② 接囗尺寸 ③ | ③ 功能 | |||
A
| 管接 | A | M3
| B | 三通常闭 |
B
| 管接(4W以上) | 0 | 板接
| ||
L
| 板接 | ||||
M
| 板接(4W以上) | ||||
电磁线圈选择： R ④⑤⑥——⑦⑧⑨
④⑤ 电压 | ⑥ 电线长度 | ⑦ 手动装置 | ⑧⑨ 接线方式 | ||||
DA | 24VDC (0.5W) | A | 18” | 1 | 无手动装置 | BA | 标准出线 |
DB | 24VDC (1W) | B | 24” | 2 | 无锁定装置 | BB | 标准出线/LED |
DF | 24VDC (4 W) | C | 36” | 3 | 有锁定装置 | DA | 插座式 |
DG | 12VDC (0.5W) | P | 外接插座 | DB | 插座/LED | ||
DM | 12VDC (4 W) | TA | JST插座 | ||||
TB | JST插座/LED | ||||||
选 型 举 例
33A-AAA-RDFA-1BA：两位三通，管接式电磁阀，M3接口，DC24V，标准出线方式
MAC solenoid valve 33 series
